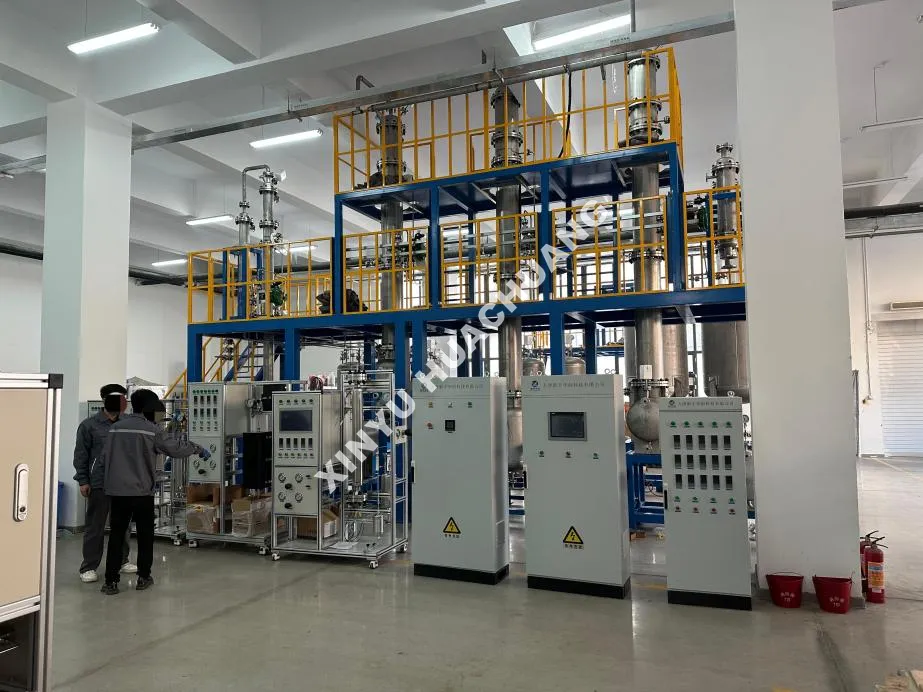

High-Vacuum Four-Column Continuous Distillation Unit

Ang XINYU HUACHUANG High-Vacuum Four-Column Continuous Distillation Unit ay isang advanced, industrial-grade separation system na partikular na ginawa para sa tuluy-tuloy na fractionation ng heat-sensitive, high-boiling, at complex na multi-component liquid mixture. Idinisenyo upang i-maximize ang kahusayan sa paghihiwalay habang pinapaliit ang thermal degradation, ang unit na ito ay gumagamit ng apat na yugto na tuluy-tuloy na pagsasaayos ng distillation sa ilalim ng malalim na mga kondisyon ng vacuum. Nilagyan ng intelligent na PLC automation, automated reflux ratio control, at multi-level na mga interlock sa kaligtasan, tinitiyak ng Unit ang stable at hindi nababantayan na pangmatagalang operasyon habang naghahatid ng lubos na reproducible purity data para sa komersyal na produksyon at pag-optimize ng proseso.

Operating Mechanism

Ang High-Vacuum Four-Column Continuous Distillation Unit ay gumagana sa tuluy-tuloy na fractional distillation na prinsipyo sa ilalim ng malalim na vacuum. Ang likidong feedstock ay patuloy na sinusukat sa pangunahing haligi. Ang malalim na vacuum ay makabuluhang nagpapababa ng mga punto ng kumukulo ng mga bahagi, na pumipigil sa thermal crack at polymerization. Habang pinainit ang timpla sa reboiler, tumataas ang singaw sa loob ng mga column (nakabalangkas na packing o mga tray na may mataas na kahusayan), sumasailalim sa paulit-ulit na condensation at revaporization. Ang apat na hanay na cascade ay nagbibigay-daan para sa tumpak na paghihiwalay ng mga kumplikadong mixture sa maramihang mga fraction na may mataas na kadalisayan. Ang mga magaan na bahagi ay patuloy na iginuhit mula sa tuktok ng unang column, ang mga intermediate na fraction ay kinokolekta mula sa kasunod na mga column, at ang mga mabibigat na residue ay pinalalabas mula sa huling reboiler. Ang buong tuloy-tuloy na proseso ay maingat na pinamamahalaan ng High-Vacuum Four-Column Continuous Distillation Unit upang mapanatili ang tumpak na mga thermal gradient at pinakamainam na kahusayan sa paghihiwalay.

Saan Ito Nagniningning?

● Four-Column Precision Separation: Ang multi-stage na cascade design ay nagbibigay-daan para sa sabay-sabay na paghihiwalay ng hanggang apat na natatanging fraction ng produkto mula sa isang feedstock, na nagma-maximize sa yield at purity ng produkto.

● Proteksyon ng Deep Vacuum: Ang pagpapatakbo sa ilalim ng mataas na vacuum (hanggang 10 Pa) ay makabuluhang nagpapababa ng mga punto ng kumukulo, na ginagawang perpekto para sa pagproseso ng mga heat-sensitive na materyales, polymer, at high-boiling compound nang walang thermal degradation.

● Mga Internal na High-Efficiency: Nagtatampok ng mga nako-customize na structured packing o mga tray na may mataas na performance para makamit ang mataas na theoretical plate number at PPM-level na separation purity.

● Intelligent PLC Automation: Ang sentralisadong control system ay nagbibigay-daan sa walang bantay na pangmatagalang operasyon, awtomatikong pagsasaayos ng reflux ratio, at real-time na pag-log ng data para sa temperatura, presyon, at mga rate ng daloy.

● Matatag at Ligtas na Konstruksyon: Ginawa gamit ang premium na metalurhiya (hal., SS316L, Hastelloy) at multi-level na mga interlock sa kaligtasan (sobra sa temperatura, sobrang presyon, proteksyon sa dry-heating) para matiyak ang ligtas na operasyon.

Teknikal na Pagtutukoy

Saan ito naaangkop?

● Fine Chemicals & Pharmaceuticals: Patuloy na paglilinis ng heat-sensitive active pharmaceutical ingredients (API) at high-value intermediate.

● Pagproseso ng Polymer at Resin: Paghihiwalay ng mga monomer, oligomer, at high-boiling solvent sa polymer synthesis.

● Essential Oils at Natural Extract: Magiliw, tuluy-tuloy na paghihiwalay ng mga pinong terpene, pabango, at extract ng halaman.

● Specialty Solvents: Ultra-high purification ng high-boiling o thermally unstable na organic solvent.

● Pagkain at Inumin: Konsentrasyon ng mga natural na lasa, paglilinis ng alkohol, at pagkuha ng mga bioactive compound.

Mga Pag-iingat sa Paggamit

● Pagpapanatili ng Vacuum System: Tiyaking gumagana nang matatag ang vacuum system (mga pump, condenser, traps) bago ipasok ang feedstock. Ang pagbabagu-bago sa vacuum ay magdudulot ng mga pagkakaiba-iba ng boiling point at makompromiso ang kahusayan sa paghihiwalay.

● Unti-unting Pag-init: Gamitin ang programmable heating ramp rate ng PLC para maiwasan ang biglaang vaporization at pagbaha sa column, lalo na sa panahon ng system startup sa ilalim ng vacuum.

● Paglamig Bago Mag-shutdown: Palaging ihinto ang feed at panatilihin ang vacuum at cooling na daloy ng tubig hanggang sa bumaba ang temperatura ng system sa ibaba 80℃ upang maiwasang masira ang natitirang produkto sa mainit na reboiler.

● Pag-detect ng Leak: Regular na siyasatin ang lahat ng mga vacuum seal, gasket, at flanges para sa mga tagas. Kahit na ang maliit na pagpasok ng hangin ay maaaring makagambala sa antas ng vacuum at magpasok ng oxygen, na humahantong sa oksihenasyon ng produkto.

Gabay sa Pagpapanatili

● Araw-araw: Suriin ang antas ng vacuum, cooling water flow, at heating medium temperature. Siyasatin ang system para sa anumang hindi pangkaraniwang ingay, pagtagas, o panginginig ng boses mula sa mga pump at compressor.

● Lingguhan/Buwanang: Linisin o palitan ang mga pre-filter ng feedstock upang maiwasan ang mabibigat na nalalabi mula sa fouling sa column packing. Siyasatin ang lahat ng PTFE gasket at mechanical seal para sa pagsusuot at palitan kung kinakailangan.

● Quarterly: I-calibrate ang mga temperature sensor, vacuum gauge, mass flow controller, at reflux ratio controller para mapanatili ang katumpakan ng paghihiwalay. Suriin ang sistema ng pag-init para sa pare-parehong pagganap.

● Pagkatapos ng Operasyon: Palaging sundin ang wastong pagkakasunud-sunod ng pag-shutdown: ihinto ang feed, panatilihin ang reflux upang i-clear ang column, at palamigin ang system sa ilalim ng vacuum bago mag-draining at mag-imbak para maiwasan ang oxidation o moisture absorption.

Serbisyo at Suporta pagkatapos ng Pagbebenta

Sa XINYU HUACHUANG, nakatuon kami sa pagbibigay ng komprehensibo at maaasahang after-sales na suporta upang matiyak ang tuluy-tuloy at mahusay na operasyon ng iyong kagamitan. Ang aming dedikadong service team ay laging handang tumulong sa iyo.

Komprehensibong Saklaw ng Warranty

Ipinagmamalaki naming nag-aalok ng dalawang taong warranty para sa aming kagamitan. Sa panahong ito, nagbibigay kami ng mga libreng serbisyo sa pagpapanatili at pagkukumpuni para sa anumang mga isyu na may kaugnayan sa kalidad, hindi kasama ang mga sanhi ng hindi tamang operasyon, hindi awtorisadong pagbabago, o force majeure. Para sa mga kagamitang lampas sa dalawang taong panahon ng warranty, patuloy kaming nag-aalok ng panghabambuhay na serbisyo sa pagpapanatili, na naniningil lamang ng halaga ng mga kapalit na piyesa at paggawa.

Mabilis na Mekanismo ng Tugon

Nag-aalok kami ng 7×24 na oras na suporta sa telepono ng propesyonal na engineering. Sa pagtanggap ng abiso ng pagkakamali, tutugon ang aming technical team sa loob ng 24 na oras at magbibigay ng praktikal na solusyon. Kung kinakailangan ang on-site na serbisyo, ang aming mga propesyonal na inhinyero ay darating sa iyong pasilidad sa loob ng isang linggo. Sa mga espesyal na pagkakataon kung saan ang kagamitan ay hindi maaaring ayusin, walang kondisyon na papalitan namin ito ng isang bagong yunit o magbibigay ng kapalit na yunit sa loob ng dalawang taong panahon ng warranty, o gagawa ng mga kinakailangang hakbang upang maibalik ang normal na operasyon.

Mga Madalas Itanong (FAQ)

Q1: Bakit gumagana ang unit na ito sa ilalim ng malalim na vacuum kaysa sa atmospheric pressure?

A: Ang malalim na vacuum ay makabuluhang nagpapababa ng mga punto ng kumukulo ng mga sangkap sa pinaghalong. Pinipigilan nito ang thermal cracking at polymerization na magaganap sa mas mataas na temperatura, na ginagawang mahalaga ang unit para sa paghihiwalay ng mga heat-sensitive compound gaya ng high-boiling na organic intermediate, natural extract, at polymer monomer.

Q2: Paano nakakamit ng four-column cascade ang tumpak na paghihiwalay ng mga kumplikadong mixture?

A: Ang bawat column sa cascade ay humahawak ng isang partikular na paghihiwalay na gawain. Ang mga magaan na bahagi ay patuloy na iginuhit mula sa tuktok ng unang column, ang mga intermediate na fraction ay kinokolekta mula sa kasunod na mga column, at ang mga mabibigat na nalalabi ay inilalabas mula sa huling reboiler. Ang naka-stage na diskarte na ito ay nagbibigay-daan sa mga kumplikadong pinaghalong tiyak na paghiwalayin sa maramihang mga fraction na may mataas na kadalisayan sa isang solong tuluy-tuloy na operasyon.

Q3: Anong mga uri ng column internals ang ginagamit sa high-vacuum unit na ito?

A: Ang mga column ay nilagyan ng structured packing o high-efficiency na mga tray. Habang tumataas ang singaw sa mga internal na ito, sumasailalim ito sa paulit-ulit na condensation at revaporization, na unti-unting nagpapayaman sa mga target na fraction. Ang pagpili sa pagitan ng pag-iimpake at mga tray ay nakasalalay sa mga partikular na kinakailangan sa paghihiwalay at ang mga pisikal na katangian ng feedstock.

Q4: Paano pinapanatili ng unit ang mga tumpak na thermal gradient sa lahat ng apat na column?

A: Ang buong tuluy-tuloy na proseso ay maingat na pinamamahalaan ng pinagsamang sistema ng kontrol ng unit, na tiyak na kinokontrol ang mga temperatura ng reboiler, mga tungkulin ng condenser, at mga antas ng vacuum sa bawat column. Tinitiyak nito na ang pinakamainam na thermal gradient ay pinananatili sa bawat column nang sabay-sabay, na naghahatid ng pare-parehong kahusayan sa paghihiwalay at kadalisayan ng produkto.

Q5: Ano ang pinagkaiba ng unit na ito sa isang karaniwang two-column distillation system?

A: Ang isang karaniwang dalawang-column system ay maaari lamang hatiin ang isang feed sa isang limitadong bilang ng mga hiwa. Ang four-column cascade ay nagbibigay ng makabuluhang higit pang mga yugto ng paghihiwalay, na nagpapagana sa tumpak na fractionation ng mga kumplikadong mixture sa apat o higit pang natatanging mga stream ng produkto. Ito ay kritikal kapag ang feedstock ay naglalaman ng maraming mahahalagang bahagi na ang bawat isa ay kailangang mabawi sa mataas na kadalisayan.
