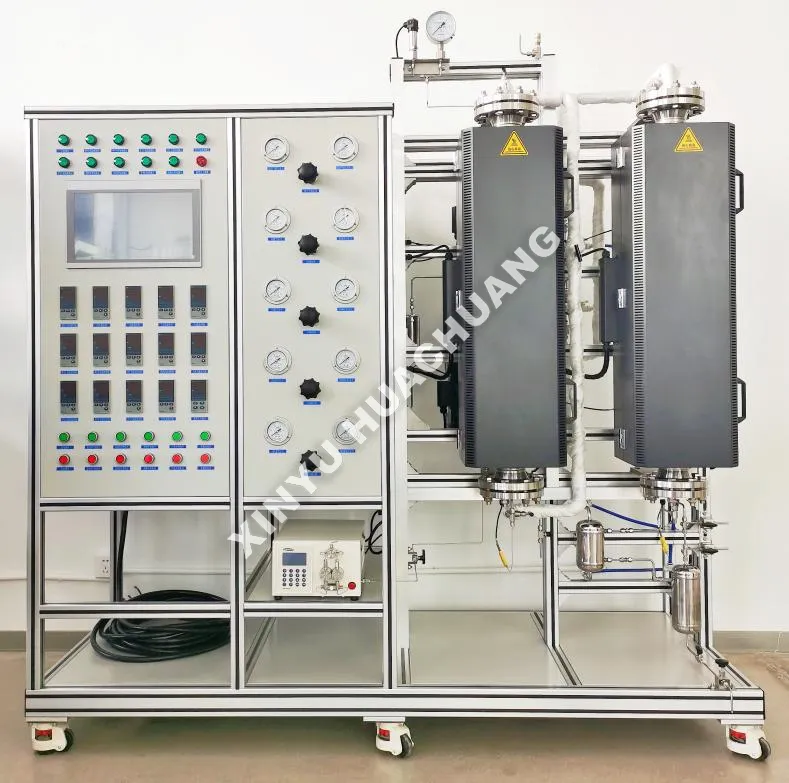

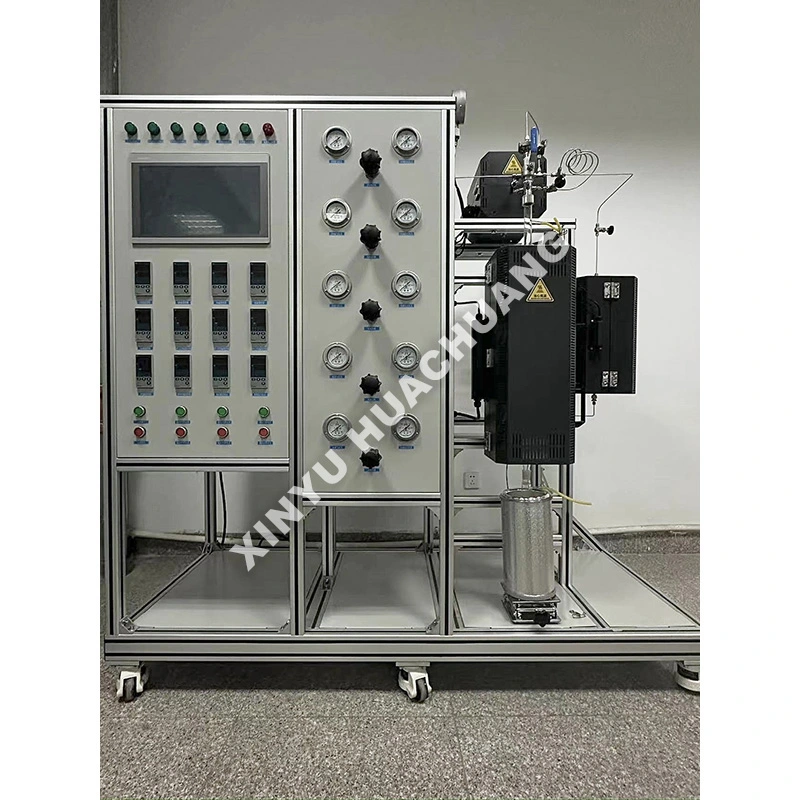

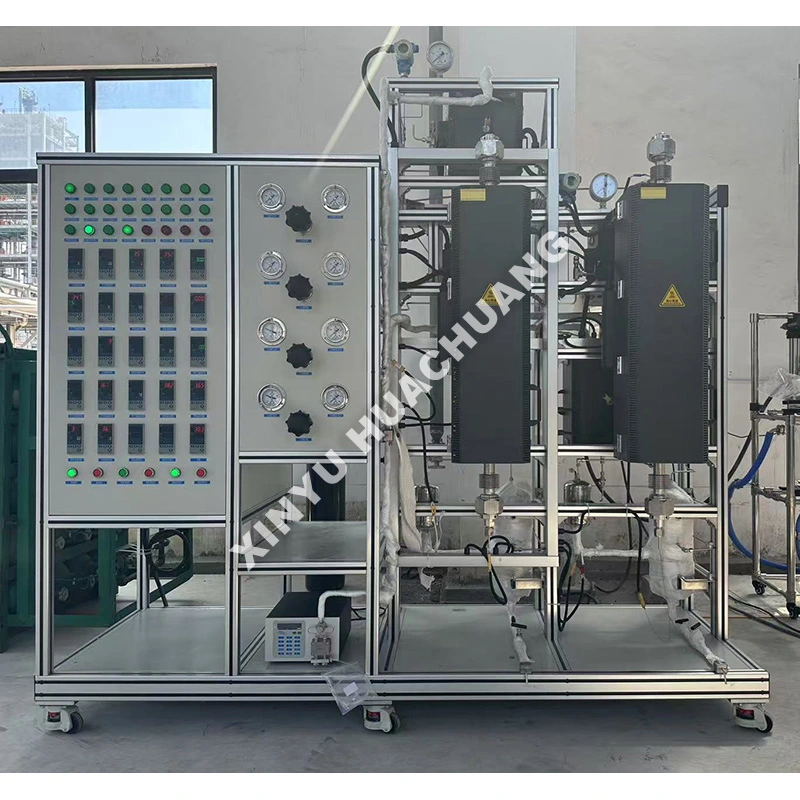

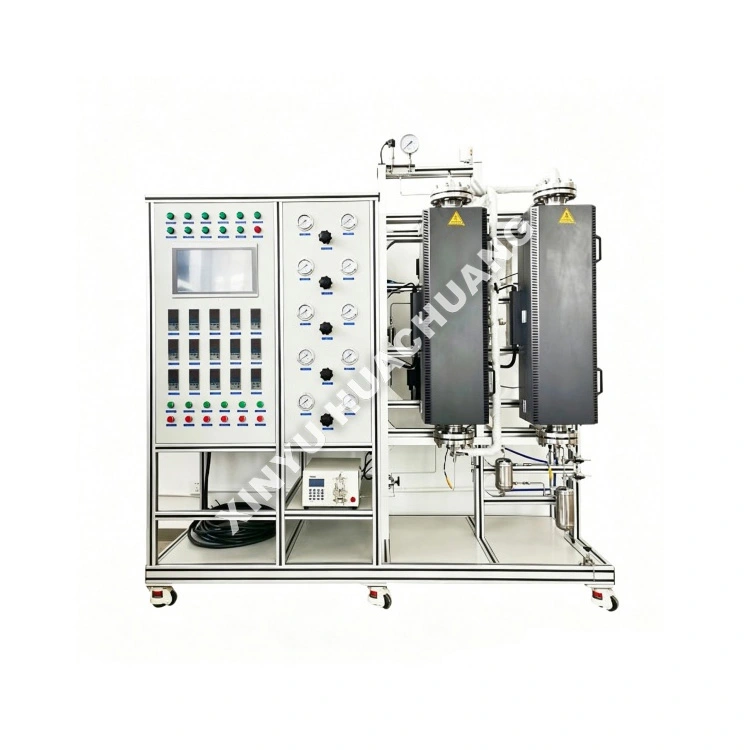

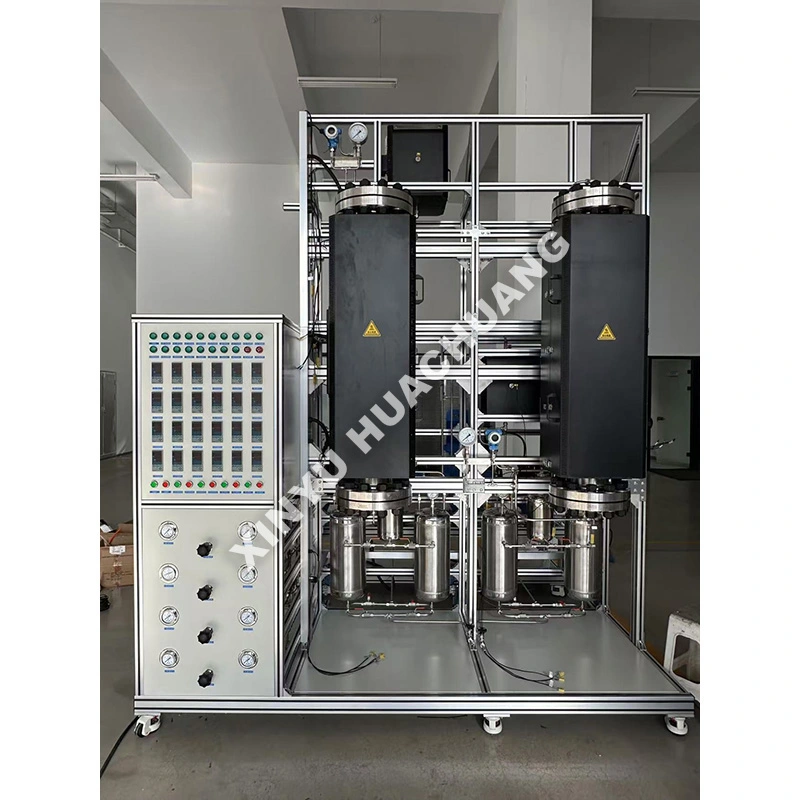

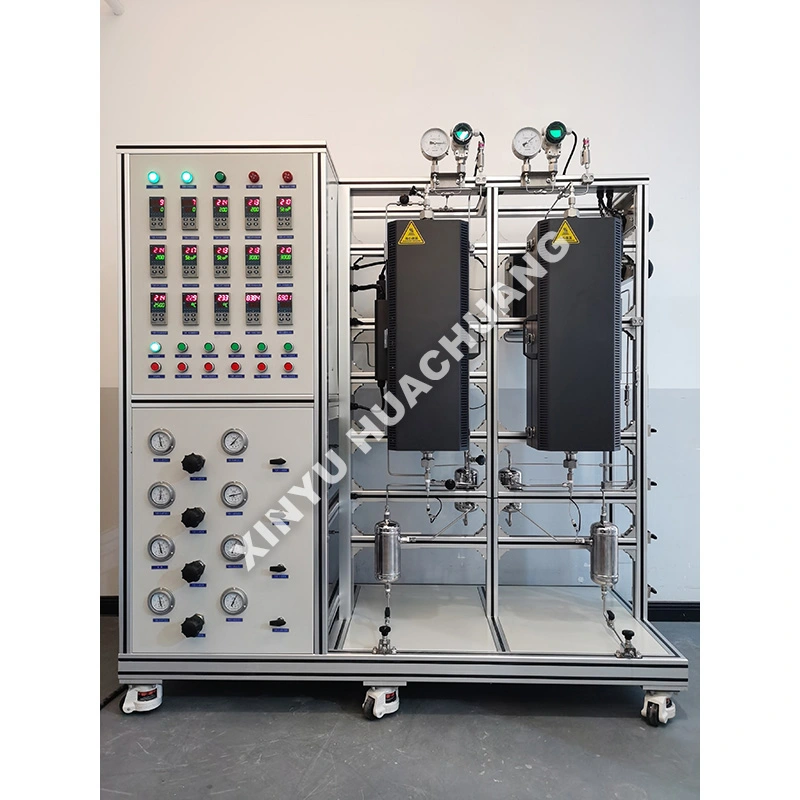

Methane Reforming Experimental Unit

Ang XINYU HUACHUANG Methane Reforming Experimental Unit ay isang napaka-automated na sistema ng laboratoryo ng reaktor na ininhinyero para sa tumpak na pagbuo ng syngas at kinetic na pananaliksik. Idinisenyo upang gayahin ang mga proseso ng industrial steam methane reforming (SMR) at dry reforming (DRM), tumpak nitong kinokontrol ang mga ratio ng temperatura, presyon, at gas-to-carbon. Nilagyan ng intelligent na PLC automation at multi-level na safety interlocks, ang unit na ito ay perpekto para sa catalyst screening, process optimization, at hydrogen production research sa energy at petrochemical field.

Prinsipyo sa Paggawa

Gumagana ang Methane Reforming Experimental Unit sa isang ganap na automated na pagkakasunud-sunod: ang mga endothermic reforming reactions ay ginagaya sa mataas na temperatura, na may methane na eksaktong sinusukat ng mass flow controllers at pagkatapos ay pinaghalo sa alinman sa singaw (sa pamamagitan ng heated bubbler) o carbon dioxide. Pagkatapos ng preheating, ang gaseous feed ay pumapasok sa fixed-bed reactor—na sinisingil ng nickel-based o noble metal catalyst—kung saan ang reforming ay nagpapalit ng methane sa hydrogen at carbon monoxide. Sa buong proseso, pinapanatili ng Unit ang kinakailangang profile na may mataas na temperatura sa pamamagitan ng advanced na temperature control system, habang ang online na gas analysis module nito ay patuloy na sinusubaybayan ang komposisyon ng produkto, na nagbibigay-daan sa real-time na pagkalkula ng methane conversion at ang resultang H₂/CO ratio.

Pangunahing Kalamangan

● Katumpakan ng Mataas na Temperatura: Ang advanced na multi-zone na pag-init ng PID ay nagsisiguro ng pare-parehong pamamahagi ng temperatura hanggang sa 900 ℃, kritikal para sa endothermic reforming reactions.

● Versatile Process Simulation: Sinusuportahan ang Steam Methane Reforming (SMR), Dry Reforming (DRM), at Autothermal Reforming (ATR) sa pamamagitan lamang ng pagsasaayos sa komposisyon ng feed gas.

● Tumpak na Steam Control: Ang pinagsamang heated bubbler at vaporizer system ay nagsisiguro ng tumpak at stable na water-to-carbon (S/C) ratio na walang condensation sa feed lines.

● Intelligent Automation: PLC-PC integrated control ay nagbibigay-daan sa automated na data logging, makasaysayang pagbuo ng curve, at hindi nag-aalaga na pangmatagalang operasyon.

● Matatag at Ligtas na Disenyo: Ginagawa ang mga reaktor mula sa mga haluang metal na may mataas na temperatura, lumalaban sa kaagnasan (hal., SS316L, Inconel), na nagtatampok ng mga multi-level na interlock na pangkaligtasan para sa sobrang temperatura, sobrang presyon, at proteksyon sa apoy.

Teknikal na Pagtutukoy

Mga Lugar ng Application

● Hydrogen Production: R&D para sa Steam Methane Reforming (SMR) para sa mga fuel cell at refinery hydrogen.

● Carbon Capture & Utilization: Dry Reforming of Methane (DRM) para i-convert ang CH4 at CO2 sa mga mahahalagang synga.

● Catalyst Screening: Pagsubok sa Ni-based, noble metal (Ru, Rh, Pt), at perovskite catalyst para sa mga reforming reaction.

● Pag-optimize ng Proseso: Pag-aaral sa mga epekto ng temperatura, presyon, at mga ratio ng S/C sa methane conversion at coking resistance.

● Akademikong Pananaliksik: Mga pangunahing kinetic na pag-aaral at mga mekanismo ng pag-deactivate ng catalyst.

Mga Pag-iingat sa Paggamit

● Pag-init ng Steam Line: Palaging tiyakin na ang sistema ng pagbuo ng singaw at lahat ng mga pipeline sa ibaba ng agos ay maayos na pinainit at naka-insulated upang maiwasan ang condensation ng tubig, na maaaring makapinsala sa catalyst.

● Inert Purging: Palaging linisin ang reactor ng isang inert gas (N2 o Ar) bago magpainit at bago magpasok ng singaw o mga reaktibong gas upang maiwasan ang oksihenasyon o mga paputok na halo.

● Cooling Sequence: Pagkatapos ng eksperimento, ihinto muna ang liquid feed, pagkatapos ay ipagpatuloy ang pag-agos ng inert gas habang pinapalamig ang reactor sa room temperature bago isara.

● Kaligtasan sa Gas: Ang methane at Hydrogen ay lubos na nasusunog. Tiyakin na ang lahat ng mga koneksyon ay nasubok sa pagtagas at ang sistema ay pinapatakbo sa isang lugar na may mahusay na bentilasyon na may mga detektor ng gas.

Gabay sa Pagpapanatili

● Araw-araw: Suriin ang mga presyon ng silindro ng gas, i-verify ang mga pagbabasa ng MFC, at suriin ang lebel ng tubig sa bubbler. Siguraduhin na ang maubos na gas ay maayos na nailalabas o ginagamot.

● Lingguhan/Buwanang: Linisin o palitan ang mga gas filter at moisture trap. Suriin ang mga seal ng reactor, valve, at tubing para sa anumang mga palatandaan ng kaagnasan o pagtagas.

● Quarterly: I-calibrate ang mass flow controller at temperature sensor para mapanatili ang katumpakan ng pagsubok. Suriin ang mga de-koryenteng koneksyon sa PLC cabinet para sa higpit.

● Pangangasiwa ng Catalyst: Maingat na i-load at i-disload ang mga catalyst para maiwasan ang pagdurog. Regular na subaybayan ang pagbaba ng presyon; ang biglaang pagtaas ay nagpapahiwatig ng coking o pagbara sa kama, na nangangailangan ng pagbabagong-buhay o pagpapalit.

Serbisyo at Suporta pagkatapos ng Pagbebenta

Sa XINYU HUACHUANG, nakatuon kami sa pagbibigay ng komprehensibo at maaasahang after-sales na suporta upang matiyak ang tuluy-tuloy at mahusay na operasyon ng iyong kagamitan. Ang aming dedikadong service team ay laging handang tumulong sa iyo.

Komprehensibong Saklaw ng Warranty

Ipinagmamalaki naming nag-aalok ng dalawang taong warranty para sa aming kagamitan. Sa panahong ito, nagbibigay kami ng mga libreng serbisyo sa pagpapanatili at pagkukumpuni para sa anumang mga isyu na may kaugnayan sa kalidad, hindi kasama ang mga sanhi ng hindi tamang operasyon, hindi awtorisadong pagbabago, o force majeure. Para sa mga kagamitang lampas sa dalawang taong panahon ng warranty, patuloy kaming nag-aalok ng panghabambuhay na serbisyo sa pagpapanatili, na naniningil lamang ng halaga ng mga kapalit na piyesa at paggawa.

Mabilis na Mekanismo ng Tugon

Nag-aalok kami ng 7×24 na oras na suporta sa telepono ng propesyonal na engineering. Sa pagtanggap ng abiso ng pagkakamali, tutugon ang aming technical team sa loob ng 24 na oras at magbibigay ng praktikal na solusyon. Kung kinakailangan ang on-site na serbisyo, ang aming mga propesyonal na inhinyero ay darating sa iyong pasilidad sa loob ng isang linggo. Sa mga espesyal na pagkakataon kung saan ang kagamitan ay hindi maaaring ayusin, walang kondisyon na papalitan namin ito ng isang bagong yunit o magbibigay ng kapalit na yunit sa loob ng dalawang taong panahon ng warranty, o gagawa ng mga kinakailangang hakbang upang maibalik ang normal na operasyon.

Mga Madalas Itanong (FAQ)

Q1: Paano pinipigilan ng Methane Reforming Experimental Unit na ito ang catalyst coking at deactivation sa panahon ng pangmatagalang pagsubok?

A: Ang coking ay isang kritikal na hamon sa repormang methane. Nagtatampok ang aming unit ng isang tumpak na adjustable Steam-to-Carbon (S/C) ratio control system, na tinitiyak ang pinakamainam na stoichiometry upang sugpuin ang carbon deposition. Bukod pa rito, nag-aalok kami ng opsyonal na pre-reformer module na nagko-convert ng mas matataas na hydrocarbon bago ang pangunahing tubular reactor, na nagpapatakbo sa mas mababang temperatura upang magarantiyahan ang stable at banayad na mga kondisyon, at sa gayon ay makabuluhang nagpapahaba ng habang-buhay ng catalyst sa panahon ng mga eksperimentong pagpapatakbo.

Q2: Maaari bang iakma ang unit na ito para sa Steam Methane Reforming (SMR) at Dry Reforming of Methane (DRM)?

A: Oo, very versatile ang unit. Nilagyan ito ng mga independent, high-precision na Mass Flow Controller (MFCs) para sa parehong H₂O (sa pamamagitan ng vaporizer) at CO₂ feed. Nagbibigay-daan ito sa mga mananaliksik na walang putol na lumipat sa pagitan ng mga proseso ng SMR at DRM, o kahit na subukan ang bi-reforming, upang suriin ang pagganap ng catalyst at kalidad ng syngas (H₂/CO ratio) sa ilalim ng iba't ibang carbon dioxide at steam na kapaligiran.

T3: Paano pinapanatili ng system ang mga tumpak na profile ng temperatura dahil sa mataas na endothermic na katangian ng reforming reaction?

A: Ang reforming reaction ay nangangailangan ng malaking energy input (700–1,000°C). Ang aming Methane Reforming Experimental Unit ay gumagamit ng multi-zone programmable electric heating furnace na may advanced na PID adaptive control. Ang maramihang mga thermocouple ay madiskarteng inilalagay sa kahabaan ng tubo ng reaktor upang masubaybayan ang profile ng temperatura sa real-time. Ang Industrial PLC ay dynamic na inaayos ang heating power upang mabayaran ang endothermic heat sink, na tinitiyak ang lubos na tumpak na kinetic data.

Q4: Paano ligtas na pinapalamig at sinusuri ang gas ng produkto na may mataas na temperatura nang hindi nawawala ang kritikal na data?

A: Pinagsasama ng unit ang isang dalubhasang, multi-stage na sistema ng pagkondisyon ng gas. Ang mataas na temperatura na effluent ay unang dumadaan sa isang mabilis na palamig na palamig upang agad na ihinto ang anumang pangalawang reaksyon. Pagkatapos ay dumaan ito sa isang napakahusay na condenser at gas-liquid separator upang alisin ang hindi na-react na singaw at tubig. Ang mga pinatuyong syngas ay dadalhin sa isang online na Gas Chromatograph (GC) para sa tumpak, real-time na pagsusuri ng CH₄ conversion, CO, CO₂, at H₂ yield.

Q5: Anong mga mekanismong pangkaligtasan ang nasa lugar upang mahawakan ang mataas na temperatura na hydrogen at carbon monoxide sa panahon ng mga eksperimentong pagkabigo?

A: Ang kaligtasan ay pinakamahalaga kapag humahawak ng syngas. Nagtatampok ang Methane Reforming Experimental Unit ng komprehensibong safety matrix. Kung nabigo ang methane flow transmitter o may natukoy na temperatura runaway, ang PLC ay agad na nag-trigger ng emergency shutdown (ESD). Awtomatikong pinuputol nito ang hydrocarbon feed, binubuksan ang nitrogen purging valves upang hindi mapawi ang reactor, at i-activate ang exhaust venting upang maiwasan ang pagsabog na akumulasyon ng gas, na pinoprotektahan ang operator at ang kagamitan.
