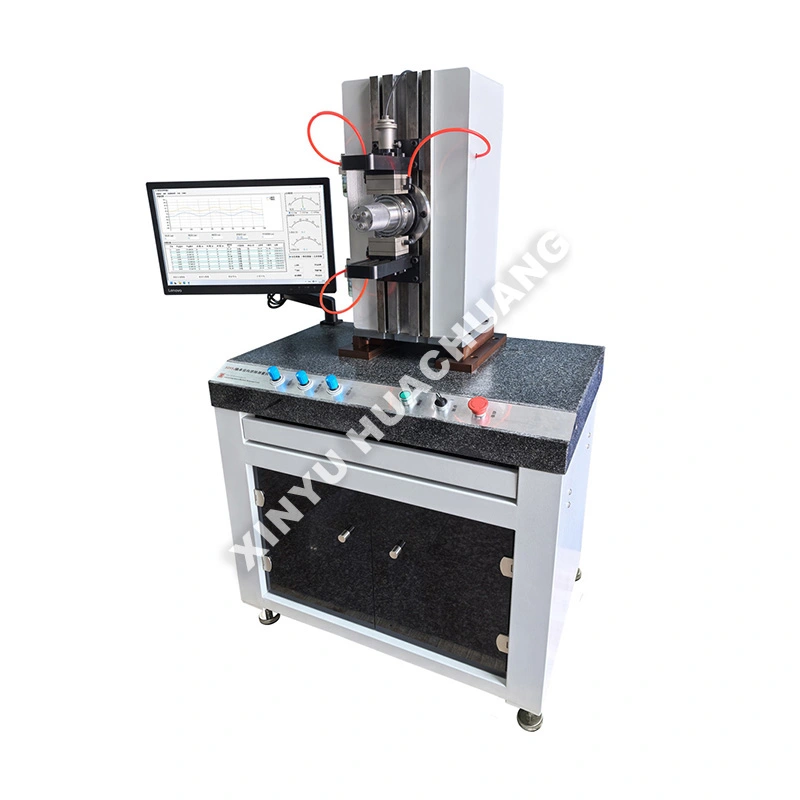

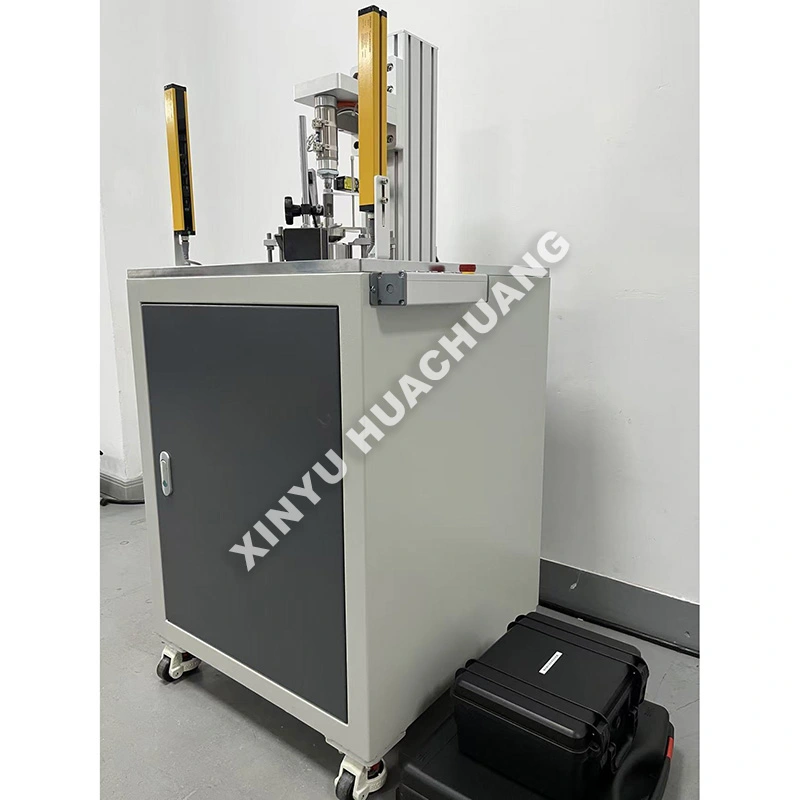

Axial Clearance Measuring Instrument Para sa Bearings

Ang XINYU HUACHUANG Axial Clearance Measuring Instrument Para sa Bearings ay isang napaka-tumpak, semi-automated na testing apparatus na partikular na inengineer para suriin ang internal axial clearance ng rolling bearings. Dinisenyo upang matugunan ang mahigpit na internasyonal na mga pamantayan, ang Axial Clearance Measuring Instrument For Bearings na ito ay tumpak na naglalapat ng mga standardized axial measurement load upang makuha ang mga micro-displacement. Nilagyan ng intelligent na PLC automation at high-sensitivity sensors, sinisigurado nito ang ligtas, maaasahang operasyon habang naghahatid ng mataas na reproducible data para sa R&D, quality control, at manufacturing certification.

Prinsipyo sa Paggawa

Ang Axial Clearance Measuring Instrument Para sa Bearings ay gumagana sa isang dynamic, walang-load na prinsipyo sa pagsukat. Ang panlabas na singsing ng bearing ay ligtas na naayos at naka-clamp, habang ang isang tumpak na pagkarga ng pagsukat ng ehe ay inilalapat sa panloob na singsing. Kinukuha ng mga high-sensitivity displacement sensor ang axial movement ng mga rolling elements habang dumadaan sila sa load zone. Gumagamit ang system ng mga differential algorithm upang awtomatikong alisin ang mga geometric na error at kinakalkula ang tunay na axial clearance nang hindi nangangailangan ng deformation compensation.

Ano ang mga natatanging pakinabang?

● High-Precision Measurement: Nagtatampok ng mga premium na inductive sensor na may static na repeatability na <1.5μm at dynamic na repeatability na <2.5μm.

● Awtomatikong Paglo-load: Ang pneumatic o motorized na pagkarga ay nagsisiguro ng pare-pareho, standardized na puwersa ng pagsukat, na inaalis ang mga error sa manual na operasyon.

● Intelligent Data Processing: Awtomatikong kinakalkula ang average na clearance, kinikilala ang mga rotation jam, at bumubuo ng mga ulat sa istatistika ng SPC/CPK.

● Matatag at Ligtas na Konstruksyon: Ginawa gamit ang isang matibay na mekanikal na frame at nagtatampok ng auto-calibration laban sa mga karaniwang reference na bahagi upang mapanatili ang pangmatagalang katumpakan.

● Versatile Compatibility: Ang modular fixturing ay nagbibigay-daan sa mabilis na pagbabago upang subukan ang iba't ibang uri ng bearing, mula sa deep groove ball bearings hanggang sa tapered roller bearings.

Teknikal na Pagtutukoy

Saan ito magagamit?

● Bearing Manufacturing: 100% inline o offline na kalidad ng inspeksyon para sa deep groove ball, cylindrical roller, at tapered roller bearings.

● Automotive at Aerospace: Papasok na quality control (IQC) at assembly verification para sa mga wheel hub, gearbox, at turbine engine.

● Precision Machinery: Clearance matching at pagpili ng pagpapares para sa high-precision na machine tool spindle at robotics.

● Pagpapanatili at MRO: Pagsusuri ng kundisyon at pagsusuri sa clearance ng mga bearing sa panahon ng pag-overhaul ng kagamitan.

Mga Pag-iingat sa Paggamit

● Sample na Paghahanda: Palaging linisin nang maigi ang bearing upang maalis ang mga pag-iwas sa kalawang o grasa na maaaring makaapekto sa micro-measurement.

● Thermal Equilibrium: Pahintulutan ang instrumento at ang bearing na mag-aclimate sa temperatura ng silid (20±5℃) bago subukan.

● Wastong Alignment: Tiyaking nakalagay nang maayos ang bearing sa fixture upang maiwasan ang mga maling pagbabasa na dulot ng pagtabingi sa labas ng singsing.

● Pag-calibrate: Patakbuhin ang auto-calibration routine gamit ang karaniwang reference bearings sa simula ng bawat shift.

Gabay sa Pagpapanatili

● Araw-araw: Punasan ang mga kagamitan sa pagsukat at sensor stylus gamit ang malinis at walang lint na tela. Suriin ang pneumatic air pressure (kung naaangkop) at alisin ang moisture mula sa filter.

● Lingguhan/Buwanang: Suriin ang umiikot na spindle at loading levers para sa maayos na operasyon. Maglagay ng isang patak ng light machine oil sa mga mechanical pivot point gaya ng inirerekomenda.

● Quarterly: Magsagawa ng buong system calibration gamit ang mga certified standard clearance blocks para i-verify ang linearity at katumpakan ng amplification.

● Environment Control: Itago ang instrumento sa mabibigat na vibrating na makinarya, malalakas na magnetic field, at direktang sikat ng araw upang mapanatili ang katatagan ng pagsukat.

Suporta na nagpapanatili sa iyong kumpiyansa

Sa XINYU HUACHUANG, nakatuon kami sa pagbibigay ng komprehensibo at maaasahang after-sales na suporta upang matiyak ang tuluy-tuloy at mahusay na operasyon ng iyong kagamitan. Ang aming dedikadong service team ay laging handang tumulong sa iyo.

Komprehensibong Saklaw ng Warranty

Ipinagmamalaki naming nag-aalok ng dalawang taong warranty para sa aming kagamitan. Sa panahong ito, nagbibigay kami ng mga libreng serbisyo sa pagpapanatili at pagkukumpuni para sa anumang mga isyu na may kaugnayan sa kalidad, hindi kasama ang mga sanhi ng hindi tamang operasyon, hindi awtorisadong pagbabago, o force majeure. Para sa mga kagamitang lampas sa dalawang taong panahon ng warranty, patuloy kaming nag-aalok ng panghabambuhay na serbisyo sa pagpapanatili, na naniningil lamang ng halaga ng mga kapalit na piyesa at paggawa.

Mabilis na Mekanismo ng Tugon

Nag-aalok kami ng 7×24 na oras na suporta sa telepono ng propesyonal na engineering. Sa pagtanggap ng abiso ng pagkakamali, tutugon ang aming technical team sa loob ng 24 na oras at magbibigay ng praktikal na solusyon. Kung kinakailangan ang on-site na serbisyo, ang aming mga propesyonal na inhinyero ay darating sa iyong pasilidad sa loob ng isang linggo. Sa mga espesyal na pagkakataon kung saan ang kagamitan ay hindi maaaring ayusin, walang kondisyon na papalitan namin ito ng isang bagong yunit o magbibigay ng kapalit na yunit sa loob ng dalawang taong panahon ng warranty, o gagawa ng mga kinakailangang hakbang upang maibalik ang normal na operasyon.

Mga Madalas Itanong (FAQ)

Q1: Ano ang axial clearance, at paano ito naiiba sa radial clearance?

A: Ang axial clearance ay ang kabuuang distansya na maaaring ilipat ng inner ring ng bearing nang axially (kasama ang shaft axis) na may kaugnayan sa outer ring kapag walang inilapat na panlabas na load. Habang sinusukat ng radial clearance ang paggalaw patayo sa shaft, sinusukat ng axial clearance ang paggalaw na kahanay sa shaft. Ang parehong clearance ay nakakaapekto sa pagganap ng bearing, ngunit ang axial clearance ay partikular na kritikal para sa thrust-loaded na mga application tulad ng mga gearbox at vertical pump.

Q2: Paano tinitiyak ng dynamic na prinsipyo ng pagsukat ng instrumento ang katumpakan?

A: Ang panlabas na singsing ay ligtas na naayos at naka-clamp habang ang isang tumpak na axial measurement load ay inilalapat sa panloob na singsing. Kinukuha ng mga high-sensitivity displacement sensor ang axial movement ng mga rolling elements habang dumadaan sila sa load zone. Gumagamit ang system ng mga differential algorithm para awtomatikong alisin ang mga geometric na error—gaya ng face runout at cage wobble—pagkalkula ng totoong axial clearance nang hindi nangangailangan ng deformation compensation.

Q3: Bakit ang axial clearance ay lalong mahalaga para sa angular contact at tapered roller bearings?

A: Angular contact at tapered roller bearings ay idinisenyo upang magdala ng pinagsamang radial at axial load. Direktang tinutukoy ng kanilang axial clearance ang contact angle sa pagitan ng rolling elements at raceways, na namamahala naman sa pamamahagi ng load, stiffness, at heat generation. Ang maling axial clearance sa mga uri ng bearing na ito ay humahantong sa hindi pantay na pagbabahagi ng load, napaaga na spalling, at sakuna na pagkabigo.

Q4: Maaari bang gamitin ang instrumentong ito kasama ng instrumento sa pagsukat ng radial clearance para sa kumpletong inspeksyon ng bearing?

A: Oo. Magkasama, ang radial at axial clearance na mga instrumento ay nagbibigay ng komprehensibong clearance profile ng bearing. Maraming mga detalye ng tindig ang nangangailangan ng parehong mga halaga upang ma-verify. Ang paggamit ng parehong mga instrumento sa pagkakasunud-sunod sa parehong tindig ay nagbibigay ng isang buong larawan ng panloob na geometry at nagpapatunay na ang tindig ay nakakatugon sa lahat ng mga kinakailangan sa clearance.

Q5: Paano sinusuportahan ng instrumento ang papasok na inspeksyon at pagsusuri sa pagkabigo?

A: Para sa papasok na inspeksyon, bini-verify ng instrumento na ang mga bagong bearings ay nakakatugon sa tinukoy na axial clearance group bago ang pag-install, na pumipigil sa magastos na muling paggawa ng assembly. Para sa pag-aaral ng pagkabigo, ang pagsukat sa axial clearance ng ibinalik o field-failed na mga bearings ay nakakatulong na matukoy kung ang hindi wastong clearance ay isang contributing factor, na sumusuporta sa root-cause investigation at corrective action.
