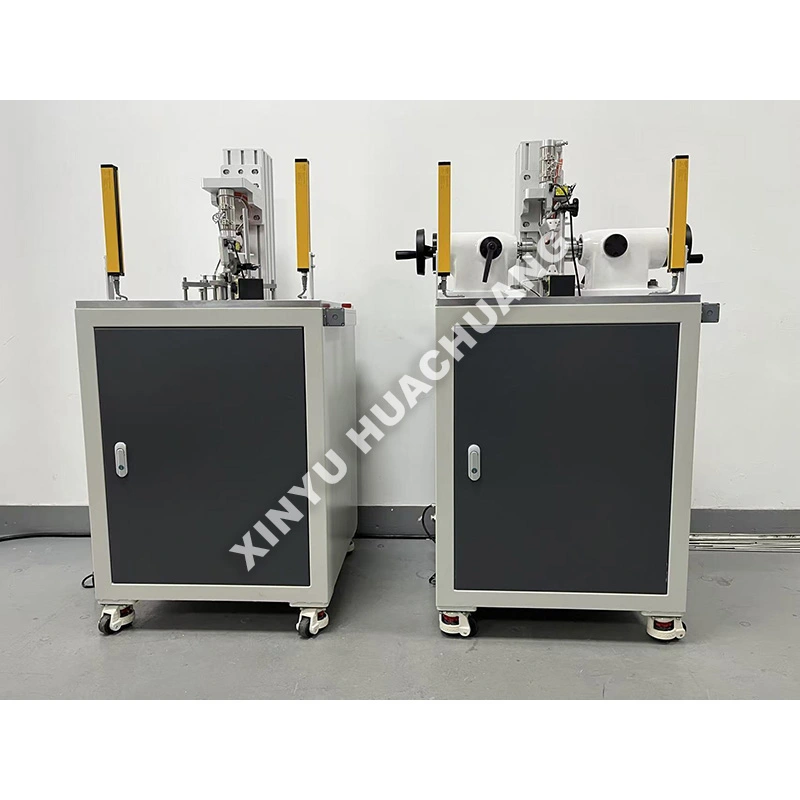

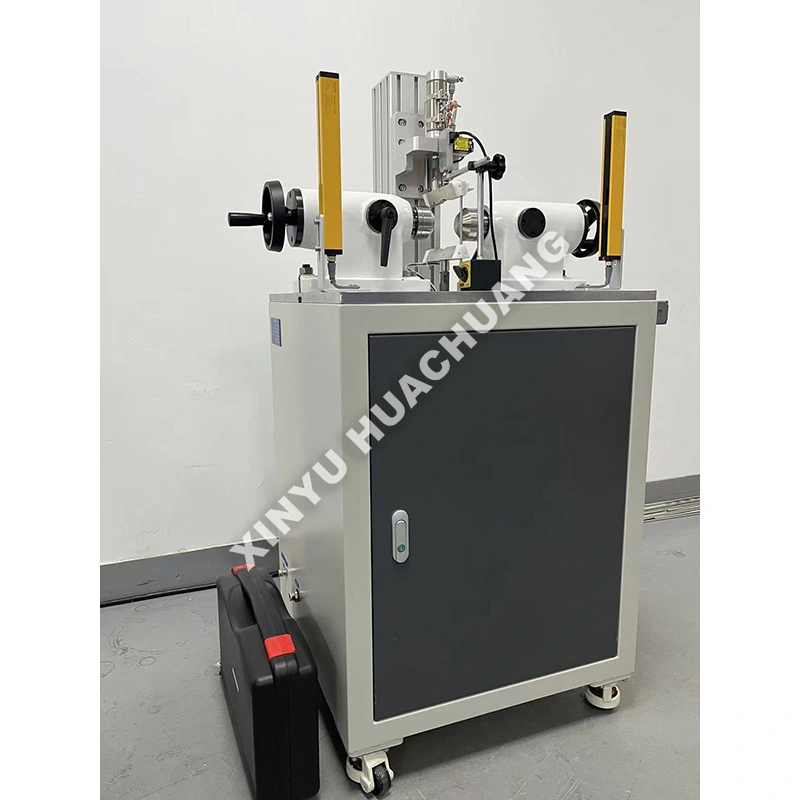

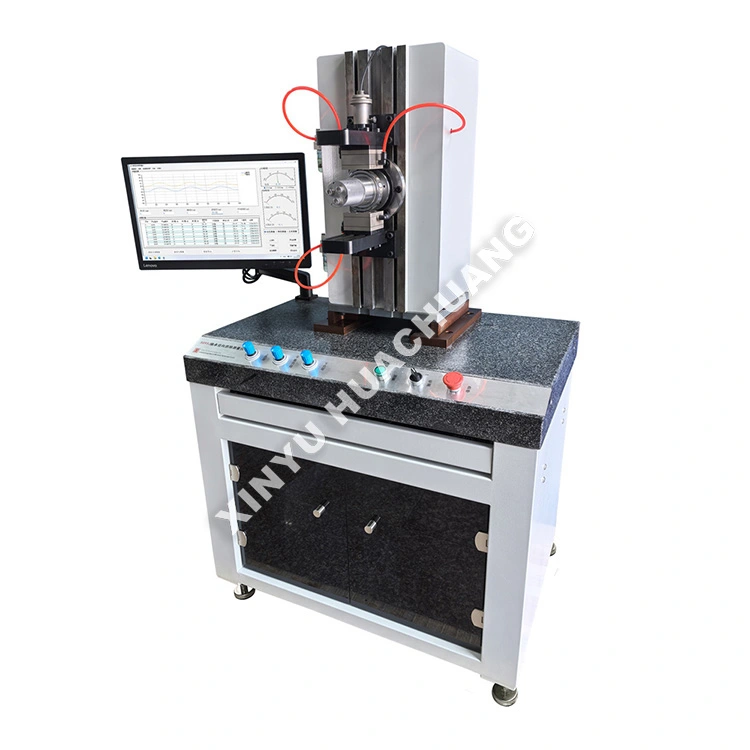

Bearing Radial Clearance Measuring Instrument

Ang XINYU HUACHUANG Bearing Radial Clearance Measuring Instrument ay isang napakatumpak, semi-automated na testing apparatus na partikular na ininhinyero upang suriin ang panloob na radial clearance ng mga rolling bearings. Dinisenyo upang matugunan ang mga mahigpit na internasyonal na pamantayan, ang Bearing Radial Clearance Measuring Instrument na ito ay tumpak na naglalapat ng mga standardized measurement load upang makuha ang mga micro-displacement. Nilagyan ng intelligent na PLC automation at high-sensitivity sensors, sinisigurado nito ang ligtas, maaasahang operasyon habang naghahatid ng mataas na reproducible data para sa R&D, quality control, at manufacturing certification.

Prinsipyo sa Paggawa

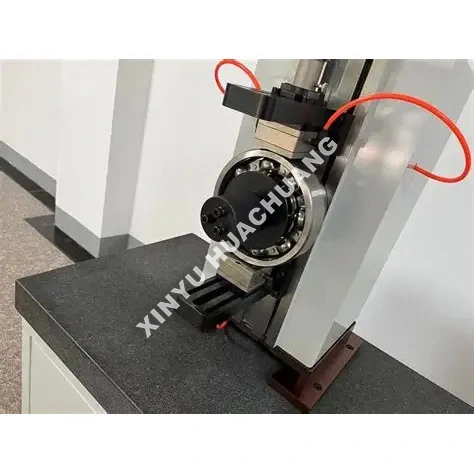

Ang Bearing Radial Clearance Measuring Instrument ay gumagana sa isang dynamic, walang-load na prinsipyo sa pagsukat. Ang panloob na singsing ng tindig ay naayos at pinaikot ng isang kasabay na motor, habang ang isang tumpak na pagkarga ng pagsukat ay inilalapat sa panlabas na singsing. Kinukuha ng mga high-sensitivity displacement sensor ang radial movement ng mga rolling elements habang dumadaan sila sa load zone. Gumagamit ang system ng mga differential algorithm upang awtomatikong alisin ang mga geometric na error at kinakalkula ang tunay na radial clearance nang hindi nangangailangan ng deformation compensation.

Ano ang mga natatanging pakinabang?

● High-Precision Measurement: Nagtatampok ng mga premium na inductive sensor na may static na repeatability na <1.5μm at dynamic na repeatability na <2.5μm.

● Awtomatikong Paglo-load: Ang pneumatic o motorized na pagkarga ay nagsisiguro ng pare-pareho, standardized na puwersa ng pagsukat, na inaalis ang mga error sa manual na operasyon.

● Intelligent Data Processing: Awtomatikong kinakalkula ang average na clearance, kinikilala ang mga rotation jam, at bumubuo ng mga ulat sa istatistika ng SPC/CPK.

● Matatag at Ligtas na Konstruksyon: Ginawa gamit ang isang matibay na mekanikal na frame at nagtatampok ng auto-calibration laban sa mga karaniwang reference na bahagi upang mapanatili ang pangmatagalang katumpakan.

● Versatile Compatibility: Ang modular fixturing ay nagbibigay-daan sa mabilis na pagbabago upang subukan ang iba't ibang uri ng bearing, mula sa deep groove ball bearings hanggang sa tapered roller bearings.

Teknikal na Pagtutukoy

Saan ito naaangkop?

● Bearing Manufacturing: 100% inline o offline na kalidad ng inspeksyon para sa deep groove ball, cylindrical roller, at tapered roller bearings.

● Automotive at Aerospace: Papasok na quality control (IQC) at assembly verification para sa mga wheel hub, gearbox, at turbine engine.

● Precision Machinery: Clearance matching at pagpili ng pagpapares para sa high-precision na machine tool spindle at robotics.

● Pagpapanatili at MRO: Pagsusuri ng kundisyon at pagsusuri sa clearance ng mga bearing sa panahon ng pag-overhaul ng kagamitan.

Mga Pag-iingat sa Paggamit

● Sample na Paghahanda: Palaging linisin nang maigi ang bearing upang maalis ang mga pag-iwas sa kalawang o grasa na maaaring makaapekto sa micro-measurement.

● Thermal Equilibrium: Pahintulutan ang instrumento at ang bearing na mag-aclimate sa temperatura ng silid (20±5℃) bago subukan.

● Wastong Alignment: Tiyaking nakalagay nang maayos ang bearing sa fixture upang maiwasan ang mga maling pagbabasa na dulot ng pagtabingi sa labas ng singsing.

● Pag-calibrate: Patakbuhin ang auto-calibration routine gamit ang karaniwang reference bearings sa simula ng bawat shift.

Gabay sa Pagpapanatili

● Araw-araw: Punasan ang mga kagamitan sa pagsukat at sensor stylus gamit ang malinis at walang lint na tela. Suriin ang pneumatic air pressure (kung naaangkop) at alisin ang moisture mula sa filter.

● Lingguhan/Buwanang: Suriin ang umiikot na spindle at loading levers para sa maayos na operasyon. Maglagay ng isang patak ng light machine oil sa mga mechanical pivot point gaya ng inirerekomenda.

● Quarterly: Magsagawa ng buong system calibration gamit ang mga certified standard clearance blocks para i-verify ang linearity at katumpakan ng amplification.

● Environment Control: Itago ang instrumento sa mabibigat na vibrating na makinarya, malalakas na magnetic field, at direktang sikat ng araw upang mapanatili ang katatagan ng pagsukat.

Mga detalye ng proteksyon pagkatapos ng pagbili

Sa XINYU HUACHUANG, nakatuon kami sa pagbibigay ng komprehensibo at maaasahang after-sales na suporta upang matiyak ang tuluy-tuloy at mahusay na operasyon ng iyong kagamitan. Ang aming dedikadong service team ay laging handang tumulong sa iyo.

Komprehensibong Saklaw ng Warranty

Ipinagmamalaki naming nag-aalok ng dalawang taong warranty para sa aming kagamitan. Sa panahong ito, nagbibigay kami ng mga libreng serbisyo sa pagpapanatili at pagkukumpuni para sa anumang mga isyu na may kaugnayan sa kalidad, hindi kasama ang mga sanhi ng hindi tamang operasyon, hindi awtorisadong pagbabago, o force majeure. Para sa mga kagamitang lampas sa dalawang taong panahon ng warranty, patuloy kaming nag-aalok ng panghabambuhay na serbisyo sa pagpapanatili, na naniningil lamang ng halaga ng mga kapalit na piyesa at paggawa.

Mabilis na Mekanismo ng Tugon

Nag-aalok kami ng 7×24 na oras na suporta sa telepono ng propesyonal na engineering. Sa pagtanggap ng abiso ng pagkakamali, tutugon ang aming technical team sa loob ng 24 na oras at magbibigay ng praktikal na solusyon. Kung kinakailangan ang on-site na serbisyo, ang aming mga propesyonal na inhinyero ay darating sa iyong pasilidad sa loob ng isang linggo. Sa mga espesyal na pagkakataon kung saan ang kagamitan ay hindi maaaring ayusin, walang kondisyon na papalitan namin ito ng isang bagong yunit o magbibigay ng kapalit na yunit sa loob ng dalawang taong panahon ng warranty, o gagawa ng mga kinakailangang hakbang upang maibalik ang normal na operasyon.

Mga Madalas Itanong (FAQ)

Q1: Ano ang radial clearance, at bakit mahalaga para sa pagganap ng tindig?

A: Ang radial clearance ay ang kabuuang distansya na maaaring ilipat ng inner ring ng bearing nang radially sa panlabas na ring kapag walang inilapat na panlabas na load. Ang tamang radial clearance ay kritikal dahil ang masyadong maliit na clearance ay nagdudulot ng labis na friction, overheating, at napaaga na pagkabigo, habang ang sobrang clearance ay humahantong sa vibration, ingay, at nabawasang kapasidad sa pagdadala ng load.

Q2: Paano gumagana ang dynamic na walang-load na prinsipyo ng pagsukat?

A: Inaayos ng instrumento ang panloob na singsing ng bearing at iniikot ito sa pamamagitan ng isang kasabay na motor habang naglalagay ng tumpak na pagkarga ng pagsukat sa panlabas na singsing. Kinukuha ng mga high-sensitivity displacement sensor ang radial movement ng mga rolling elements habang dumadaan sila sa load zone. Awtomatikong inaalis ng mga differential algorithm ang mga geometric na error tulad ng out-of-roundness, na naghahatid ng tunay na halaga ng radial clearance.

Q3: Bakit gumagamit ang instrumento ng mga differential algorithm sa halip na direktang pagsukat?

A: Ang mga bearings ay may likas na mga geometric na di-kasakdalan—slight ovality, surface waviness, at dimensional variation sa rolling elements—na maaaring maka-distort ng mga simpleng point measurements. Ang differential algorithm ay kumukuha ng maraming data point sa buong pag-ikot at mathematically na naghihiwalay sa mga geometric na error na ito mula sa aktwal na clearance, na tinitiyak ang katumpakan ng pagsukat nang hindi nangangailangan ng deformation compensation.

Q4: Anong mga uri at sukat ng bearing ang masusukat ng instrumentong ito?

A: Ang instrumento ay tumatanggap ng mga deep groove ball bearings, angular contact bearings, cylindrical roller bearings, at tapered roller bearings sa malawak na hanay ng laki. Maaaring i-configure ang mga adaptor at fixture upang tumugma sa mga partikular na diameter ng bearing bore at panlabas na diameter, na ginagawa itong angkop para sa parehong mga pagsusuri sa kalidad ng linya ng produksyon at inspeksyon sa laboratoryo.

Q5: Paano sinusuportahan ng instrumentong ito ang kontrol sa kalidad ng tindig sa pagmamanupaktura?

A: Sa pamamagitan ng pagbibigay ng mabilis, tumpak, at paulit-ulit na radial clearance measurements, ang instrumento ay nagbibigay-daan sa 100% inspeksyon ng mga production batch o statistical sampling alinsunod sa ISO 5753 at ABMA standards. Tinitiyak nito na ang bawat bearing na ipinadala ay nakakatugon sa tinukoy na grupo ng clearance, na binabawasan ang mga claim sa warranty at mga pagkabigo sa field na dulot ng hindi tamang clearance.
