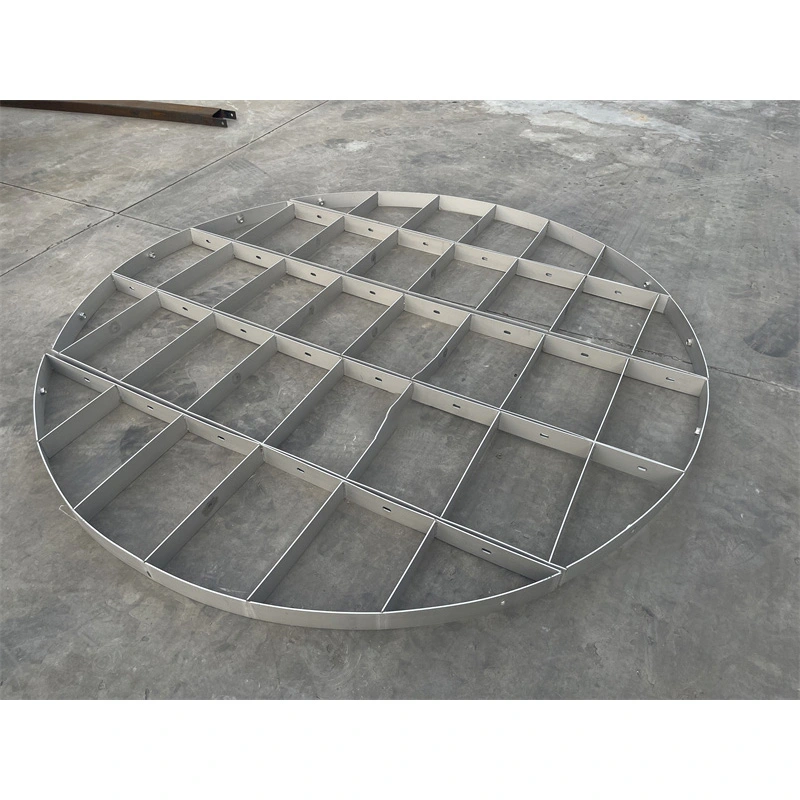

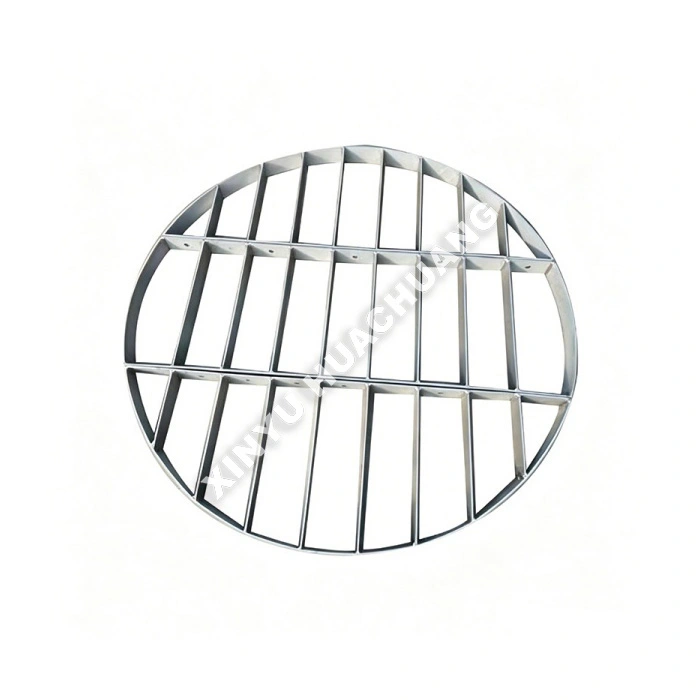

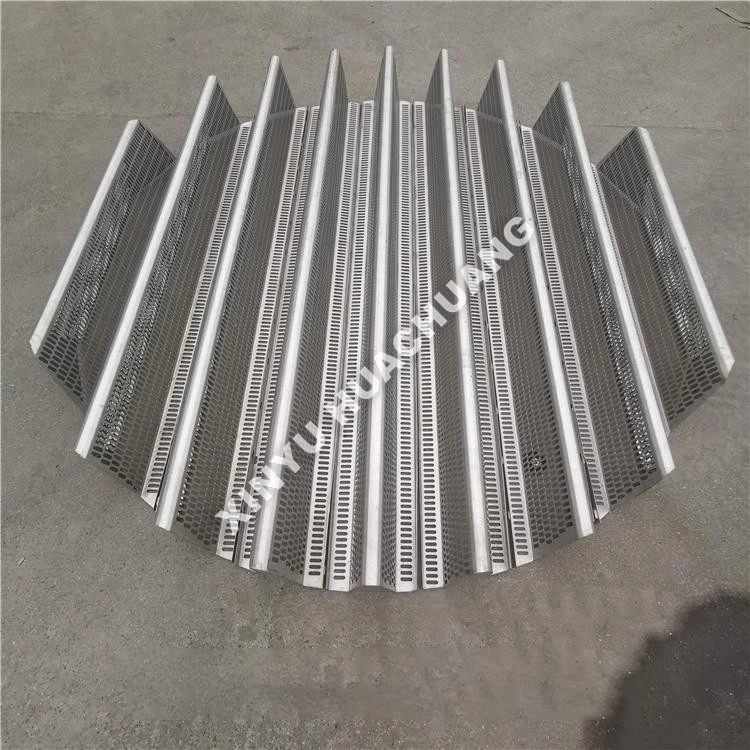

Distillation Tower Packing Support Grid

Ang XINYU HUACHUANG Distillation tower packing support grid ay isang kritikal na structural component na partikular na ginawa para sa small-diameter laboratory at pilot-scale packed tower. Dinisenyo upang pasanin ang bigat ng structured o random na pag-iimpake habang pinapalaki ang bukas na lugar, ang Distillation tower packing support grid na ito ay nagsisiguro ng walang sagabal na vapor-liquid flow at pinipigilan ang pagbaha sa column. Ang matatag ngunit bukas na disenyo nito ay ginagawa itong perpektong pundasyon para sa pagkamit ng mataas na kahusayan sa paghihiwalay sa R&D at pilot testing environment.

Prinsipyo sa Paggawa

Gumagana ang grid ng suporta sa pagpapakete ng Distillation tower sa pamamagitan ng pagbibigay ng matibay at pahalang na plataporma sa ibaba ng packing bed. Ito ay itinayo gamit ang patayo o pahalang na mga bar na nakaayos upang lumikha ng isang mataas na libreng cross-sectional na lugar. Ang bukas na geometry na ito ay nagbibigay-daan sa pagtaas ng singaw at pababang likido na dumaan nang may kaunting pagbaba ng presyon, habang sabay na pinipigilan ang pagbagsak ng mga particle ng packing sa ibabang seksyon. Ang makinis na ibabaw ng grid ay nakakatulong din na maiwasan ang akumulasyon ng particulate at fouling sa base ng column.

Saan Ito Nagniningning?

● High Open Area at Low Pressure Drop: I-maximize ang libreng cross-sectional area para matiyak ang maayos na daloy ng vapor-liquid, na pumipigil sa mga bottleneck sa maliliit na diameter na column.

● Mataas na Lakas ng Mekanikal: Ininhinyero upang mapagkakatiwalaang suportahan ang bigat ng packing bed at makatiis sa mga pagbabago sa presyon ng pagpapatakbo nang walang deformation.

● Anti-Fouling Design: Ang mga makinis na surface at naka-optimize na bar spacing ay pumipigil sa mga solid, polymer, o particulate mula sa pag-iipon at pagbabara sa suporta.

● Precision Fit: Custom-machined para perpektong tumugma sa panloob na diameter ng lab at pilot glass o metal na mga column, na tinitiyak na walang pag-bypass ng likido.

● Maraming Materyal na Materyal: Available sa SS304/316L, Hastelloy, PTFE, at salamin upang tumugma sa kemikal na compatibility ng iyong partikular na proseso.

Teknikal na Pagtutukoy

Saan ito naaangkop?

● Academic & R&D Laboratories: Mga pangunahing kinetic na pag-aaral, separation process visualization, at catalyst testing.

● Pilot-Scale Plants: Bidging the gap between benchtop R&D at industrial scale-up para sa mga mahuhusay na kemikal at parmasyutiko.

● Essential Oils at Natural Extracts: Magiliw, high-purity na paghihiwalay ng mga heat-sensitive na terpene at pabango.

● Mga Specialty Solvent: Patuloy na pagbawi at napakataas na paglilinis ng mga high-value na organic na solvent.

● Pagkain at Inumin: Konsentrasyon ng mga natural na lasa at pagkuha ng mga bioactive compound.

Mga Pag-iingat sa Paggamit

● Tumpak na Pag-level: Tiyaking perpektong naka-install nang pahalang ang grid ng suporta. Ang isang unlevel grid ay maaaring magdulot ng liquid pooling sa isang gilid, na humahantong sa matinding maldistribution at pagbawas sa separation efficiency.

● Compatibility sa Sukat ng Packing: I-verify na ang bar spacing ng Distillation tower packing support grid ay mas maliit kaysa sa minimum na dimensyon ng iyong pag-iimpake upang maiwasang mahulog ang mga particle.

● Secure Fixation: Sa mga column na may maliit na diameter, tiyaking maayos ang pagkaka-clamp o welded ng grid para maiwasan itong lumipat o umangat sa panahon ng mataas na daloy ng singaw o vacuum na operasyon.

● Pre-Cleaning: Palaging linisin nang husto ang grid bago i-load ang packing upang alisin ang anumang machining oil, metal shavings, o debris na maaaring makahawa sa iyong proseso.

Serbisyo at Suporta pagkatapos ng Pagbebenta

Sa XINYU HUACHUANG, nakatuon kami sa pagbibigay ng komprehensibo at maaasahang after-sales na suporta upang matiyak ang tuluy-tuloy at mahusay na operasyon ng iyong kagamitan. Ang aming dedikadong service team ay laging handang tumulong sa iyo.

Komprehensibong Saklaw ng Warranty

Ipinagmamalaki naming nag-aalok ng dalawang taong warranty para sa aming kagamitan. Sa panahong ito, nagbibigay kami ng mga libreng serbisyo sa pagpapanatili at pagkukumpuni para sa anumang mga isyu na may kaugnayan sa kalidad, hindi kasama ang mga sanhi ng hindi tamang operasyon, hindi awtorisadong pagbabago, o force majeure. Para sa mga kagamitang lampas sa dalawang taong panahon ng warranty, patuloy kaming nag-aalok ng panghabambuhay na serbisyo sa pagpapanatili, na naniningil lamang ng halaga ng mga kapalit na piyesa at paggawa.

Mabilis na Mekanismo ng Tugon

Nag-aalok kami ng 7×24 na oras na suporta sa telepono ng propesyonal na engineering. Sa pagtanggap ng abiso ng pagkakamali, tutugon ang aming technical team sa loob ng 24 na oras at magbibigay ng praktikal na solusyon. Kung kinakailangan ang on-site na serbisyo, ang aming mga propesyonal na inhinyero ay darating sa iyong pasilidad sa loob ng isang linggo. Sa mga espesyal na pagkakataon kung saan ang kagamitan ay hindi maaaring ayusin, walang kondisyon na papalitan namin ito ng isang bagong yunit o magbibigay ng kapalit na yunit sa loob ng dalawang taong panahon ng warranty, o gagawa ng mga kinakailangang hakbang upang maibalik ang normal na operasyon.

Mga Madalas Itanong (FAQ)

Q1: Ano ang pangunahing layunin ng isang packing support grid sa isang distillation column?

A: Ang grid ng suporta ay nagbibigay ng matibay, pahalang na plataporma sa ibaba ng packing bed upang hawakan nang ligtas ang lahat ng elemento ng packing o structured packing module. Kung wala ito, ang pag-iimpake ay babagsak sa ibabang seksyon ng haligi, na humaharang sa daloy ng singaw at ganap na sumisira sa pagganap ng paghihiwalay.

Q2: Paano pinapaliit ng disenyo ng grid ang epekto nito sa pagganap ng column?

A: Ang grid ay itinayo gamit ang patayo o pahalang na mga bar na nakaayos upang lumikha ng isang mataas na libreng cross-sectional na lugar, kadalasang lumalampas sa 90%. Ang bukas na geometry na ito ay nagbibigay-daan sa pagtaas ng singaw at pababang likido na dumaan nang may kaunting pagbaba ng presyon, na tinitiyak na ang grid mismo ay hindi magiging isang bottleneck sa proseso ng paglipat ng masa.

Q3: Bakit mahalaga ang anti-fouling na disenyo para sa isang grid ng suporta?

A: Ang grid ng suporta ay nakaupo sa pinakamababang punto ng packing bed, kung saan natural na naiipon ang mga particulate, polymer deposit, at crystallized salt. Ang isang makinis na ibabaw at bukas na geometry ay pumipigil sa pagtatayo ng materyal sa base ng column, na binabawasan ang dalas ng mga pagsasara para sa paglilinis at pagpapanatili ng pare-parehong pagbaba ng presyon sa buong campaign.

Q4: Paano ang laki ng grid ng suporta na may kaugnayan sa packing sa itaas nito?

A: Ang laki ng pagbubukas ng grid ay maingat na itinugma sa mga sukat ng pag-iimpake upang maiwasan ang anumang mga elemento ng packing na mahulog. Para sa random na pag-iimpake, ang mga pagbubukas ng grid ay makabuluhang mas maliit kaysa sa pinakamaliit na elemento ng packing. Para sa structured packing, ang grid ay idinisenyo upang tumugma sa module footprint at magbigay ng antas ng suporta sa buong kama.

Q5: Anong mga materyales sa pagtatayo ang magagamit para sa mga grids ng suporta?

A: Available ang mga grids ng suporta sa SS304/316L para sa mga karaniwang application, Hastelloy at titanium para sa mga corrosive na kapaligiran, at carbon steel na may mga protective coating para sa cost-sensitive na mga installation. Ang materyal ay pinili upang tumugma sa column shell materyal at mga kondisyon ng proseso, na tinitiyak galvanic compatibility at mahabang buhay ng serbisyo.
