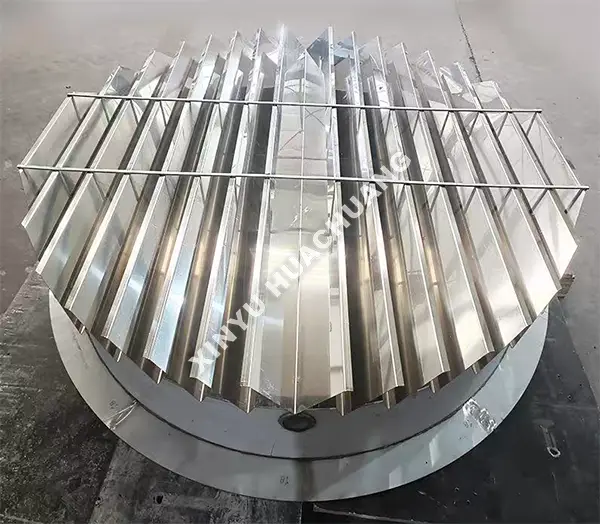

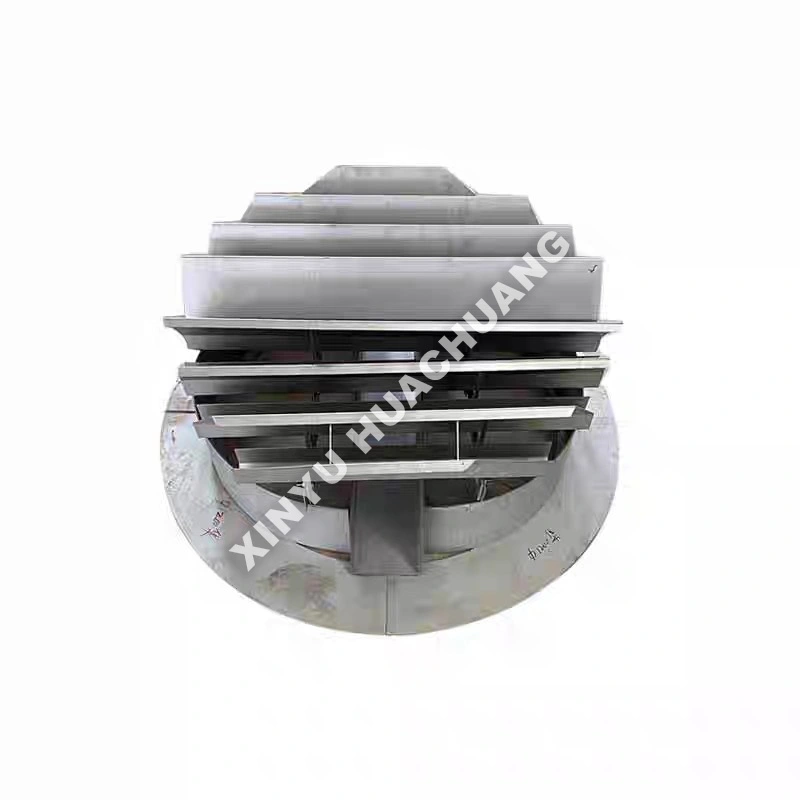

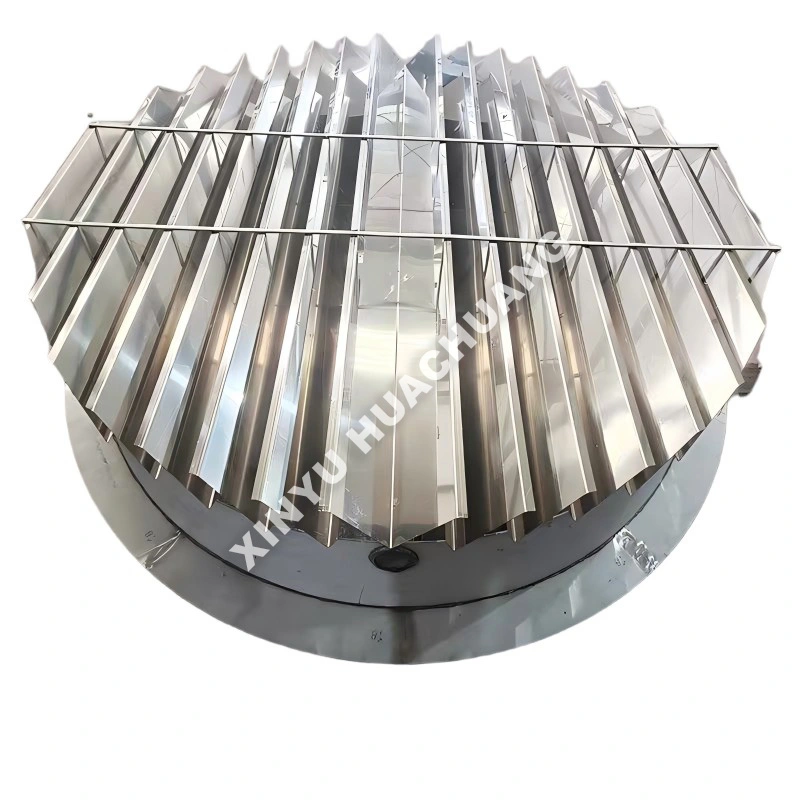

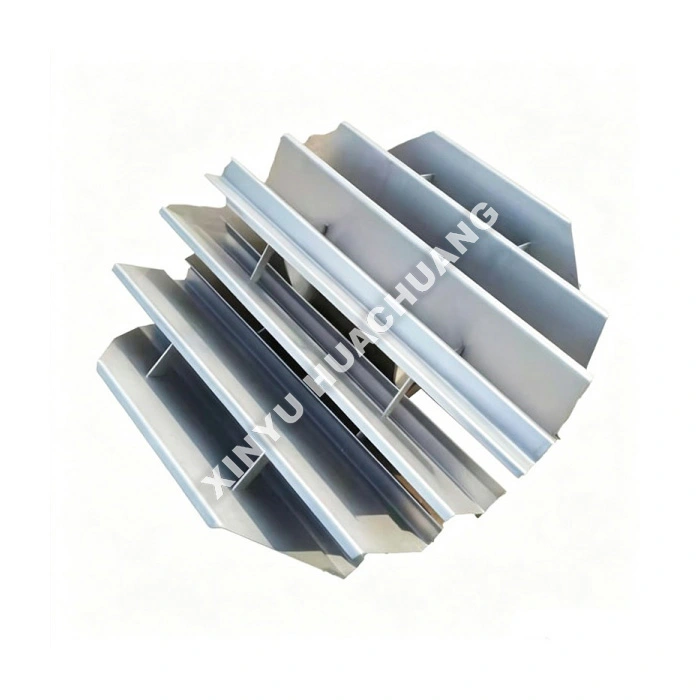

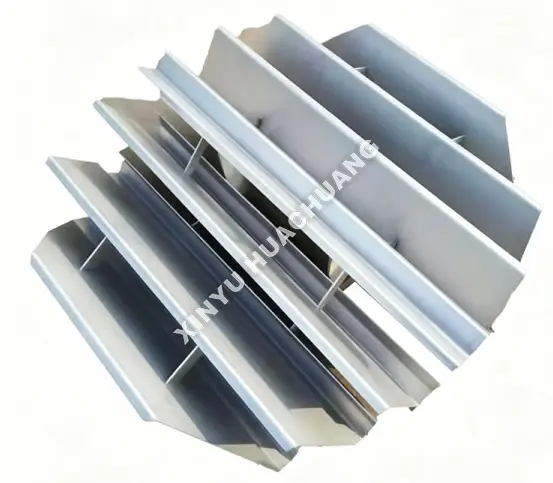

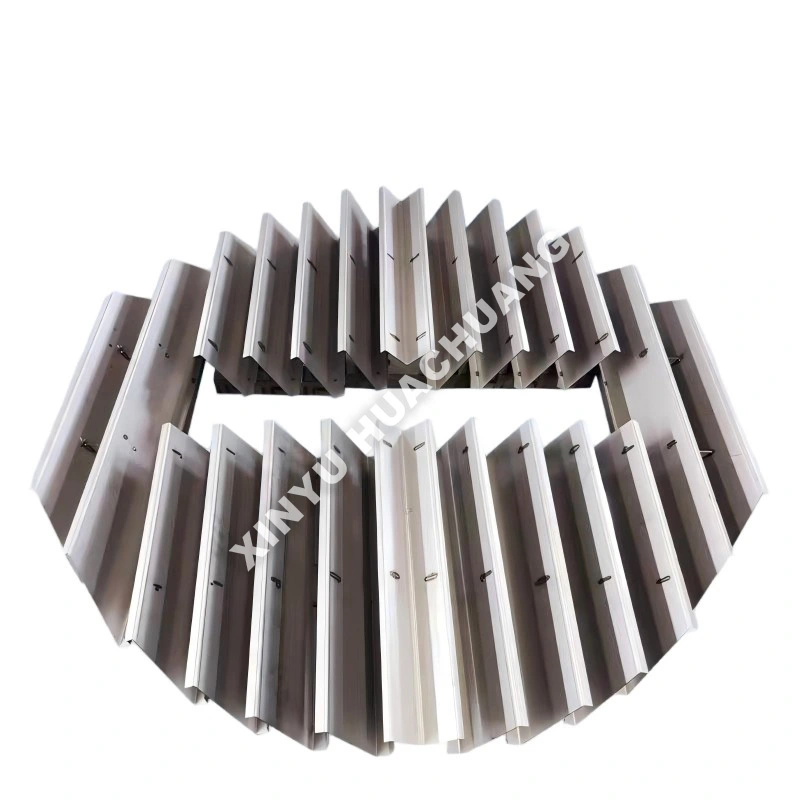

Tray ng Kolektor ng Liquid

Ang XINYU HUACHUANG Liquid Collector Tray ay isang kritikal na bahagi ng panloob na tower na partikular na inengineered upang maharang, kolektahin, at muling ipamahagi ang likido sa maliliit na diameter na naka-pack na mga column. Dinisenyo para maiwasan ang pagdaloy ng pader at mapanatili ang kahusayan sa paghihiwalay, tinitiyak ng Liquid Collector Tray na ito ang pare-parehong vapor-liquid contact sa buong packing bed. Ang compact, matatag na disenyo nito ay ginagawang perpekto para sa laboratoryo, pilot-scale tower, at mga prosesong nangangailangan ng intermediate feed o side-draw.

Ano ang Liquid Collector Tray?

Ang Liquid Collector Tray ay isang pahalang na pan na naka-install sa pagitan ng mga seksyon ng packing sa distillation, absorption, o stripping column. Kinukuha nito ang likidong dumadaloy pababa sa packing at muling ibinabahagi ito nang pantay-pantay sa kama sa ibaba. Ang Liquid Collector Tray na ito ay mahalaga para sa pagpapanatili ng kahusayan ng column sa matataas na pilot tower kung saan ang maldistribusyon ng likido ay maaaring malubhang makaapekto sa performance. Nagsisilbi rin itong plataporma para sa intermediate feed injection, side-draw withdrawal, o mga temperature monitoring point.

Bakit Ito?

● Superior Liquid Collection: Ang na-optimize na pan geometry na may sapat na lalim ay nagsisiguro ng kumpletong pagkuha ng likido kahit na sa mataas na vapor velocities.

● Anti-Wall-Flow Design: Pinipigilan ng mga peripheral sealing ring at baffle ang likido mula sa pag-bypass sa packing at pagdaloy pababa sa mga dingding ng column.

● High Vapor Passage Area: Pinapababa ng disenyo ng open riser ang pagbaba ng presyon habang pinapayagan ang walang limitasyong daloy ng singaw sa kolektor.

● Matatag na Konstruksyon: Ginawa gamit ang mga premium na SS304/316L o mga espesyal na haluang metal upang mapaglabanan ang thermal stress at corrosive na kapaligiran.

● Modular Installation: Ang mga precision-fabricated na seksyon ay tumitiyak ng mabilis na pag-assemble at perpektong leveling sa loob ng tower.

Teknikal na Pagtutukoy

Roadmap ng Pagpili

● Tukuyin ang Liquid at Vapor Load: Tumpak na kalkulahin ang inaasahang liquid flow rate at vapor velocity. Tinutukoy nito ang kinakailangang pan depth, laki ng riser, at vapor passage area ng Liquid Collector Tray.

● Suriin ang Diameter ng Tower: Tiyaking tumpak ang laki ng tray para sa iyong partikular na diameter ng lab o pilot column upang maiwasan ang pagtagas.

● Material Compatibility: Pumili ng naaangkop na metalurhiya batay sa temperatura ng proseso at pagiging agresibo ng kemikal. Ang karaniwang SS316L ay sumasaklaw sa karamihan ng mga aplikasyon; ang mga lubhang kinakaing unti-unti na kapaligiran ay nangangailangan ng Hastelloy.

● Mga Kinakailangan sa Paggana: Tukuyin kung ang tray ay nangangailangan ng mga karagdagang feature gaya ng mga side-draw nozzle, intermediate feed point, o mga kakayahan sa muling pamamahagi.

Proseso ng Pagsusuri ng Kalidad

● Pag-verify ng Materyal: Mahigpit na inspeksyon ng mga papasok na metal sheet at welding materials para matiyak ang pagsunod sa metalurhiko.

● Katumpakan ng Dimensyon: Katumpakan ang pagsukat ng lalim ng pan, diameter ng riser, at pangkalahatang flatness upang matiyak ang tamang pagkakasya at koleksyon ng likido.

● Kalidad ng Welding: Komprehensibong visual at NDT (non-destructive testing) na inspeksyon ng lahat ng welds para matiyak ang leak-proof na performance.

● Surface Treatment: Pag-verify ng passivation o kalidad ng coating para matiyak ang corrosion resistance sa malupit na operating environment.

● Pagsusuri sa Fit-Up: Pre-assembly na pag-verify ng mga modular na seksyon upang kumpirmahin ang wastong pagkakahanay at pagsasara bago ipadala.

Serbisyo at Suporta pagkatapos ng Pagbebenta

Sa XINYU HUACHUANG, nakatuon kami sa pagbibigay ng komprehensibo at maaasahang after-sales na suporta upang matiyak ang tuluy-tuloy at mahusay na operasyon ng iyong kagamitan. Ang aming dedikadong service team ay laging handang tumulong sa iyo.

Komprehensibong Saklaw ng Warranty

Ipinagmamalaki naming nag-aalok ng dalawang taong warranty para sa aming kagamitan. Sa panahong ito, nagbibigay kami ng mga libreng serbisyo sa pagpapanatili at pagkukumpuni para sa anumang mga isyu na may kaugnayan sa kalidad, hindi kasama ang mga sanhi ng hindi tamang operasyon, hindi awtorisadong pagbabago, o force majeure. Para sa mga kagamitang lampas sa dalawang taong panahon ng warranty, patuloy kaming nag-aalok ng panghabambuhay na serbisyo sa pagpapanatili, na naniningil lamang ng halaga ng mga kapalit na piyesa at paggawa.

Mabilis na Mekanismo ng Tugon

Nag-aalok kami ng 7×24 na oras na suporta sa telepono ng propesyonal na engineering. Sa pagtanggap ng abiso ng pagkakamali, tutugon ang aming technical team sa loob ng 24 na oras at magbibigay ng praktikal na solusyon. Kung kinakailangan ang on-site na serbisyo, ang aming mga propesyonal na inhinyero ay darating sa iyong pasilidad sa loob ng isang linggo. Sa mga espesyal na pagkakataon kung saan ang kagamitan ay hindi maaaring ayusin, walang kondisyon na papalitan namin ito ng isang bagong yunit o magbibigay ng kapalit na yunit sa loob ng dalawang taong panahon ng warranty, o gagawa ng mga kinakailangang hakbang upang maibalik ang normal na operasyon.

Mga Madalas Itanong (FAQ)

Q1: Ano ang pangunahing pag-andar ng tray ng kolektor ng likido sa isang naka-pack na column?

A: Kinukuha ng liquid collector tray ang likidong dumadaloy mula sa packing section sa itaas at muling ibinabahagi ito nang pantay-pantay sa packing bed sa ibaba. Kung wala ang tray na ito, naiipon ang maldistribusyon ng likido sa maraming seksyon ng pag-iimpake, na unti-unting nagpapababa sa kahusayan ng paghihiwalay. Ang tray ng kolektor ay mahalagang "ni-reset" ang pamamahagi ng likido sa bawat hangganan ng pag-iimpake.

T2: Bakit mahalaga ang tray ng liquid collector sa matataas na pilot tower?

A: Sa matataas na tower na may maraming seksyon ng pag-iimpake, ang likido ay may posibilidad na dumaloy patungo sa dingding ng haligi habang ito ay bumababa, na lumilikha ng lalong matinding maldistribusyon sa bawat sunod-sunod na seksyon. Kung walang mga collector tray sa pagitan ng mga seksyon, ang pinagsama-samang epekto na ito ay maaaring magdulot ng mas mababang mga seksyon ng pag-iimpake na halos hindi epektibo, pag-aaksaya ng mamahaling catalyst o packing material.

T3: Maliban sa muling pamimigay, ano ang iba pang mga function ang nagsisilbi ng collector tray?

A: Ang collector tray ay nagsisilbi rin bilang isang platform para sa intermediate feed injection, side-draw withdrawal ng mga intermediate na produkto, at pag-install ng mga temperature monitoring point. Ang mga karagdagang function na ito ay ginagawa itong isang maraming nalalaman na tool sa pamamahala ng proseso, hindi lamang isang likidong redistribution device.

Q4: Paano idinisenyo ang collector tray para mabawasan ang pressure drop?

A: Ang tray ay idinisenyo na may mataas na libreng cross-sectional area—kadalasang lumalagpas sa 85%—upang payagan ang tumataas na singaw na dumaan nang may kaunting resistensya. Ang mga zone ng pagkolekta ng likido ay madiskarteng nakaposisyon upang makuha ang pababang likido nang hindi nakaharang sa daanan ng daloy ng singaw, na pinapanatili ang mababang presyon ng pagbaba ng mga bentahe ng pagpapatakbo ng naka-pack na column.

Q5: Anong mga materyales ang karaniwang ginagamit para sa mga tray ng liquid collector?

A: Ang mga collector tray ay karaniwang gawa mula sa SS304/316L para sa mga karaniwang application, Hastelloy o titanium para sa mga lubhang kinakaing unti-unti na kapaligiran, at PTFE-lined steel para sa fluorine chemistry application. Ang pagpili ng materyal ay tumutugma sa proseso ng media at mga kondisyon ng pagpapatakbo upang matiyak ang mahabang buhay ng serbisyo.
